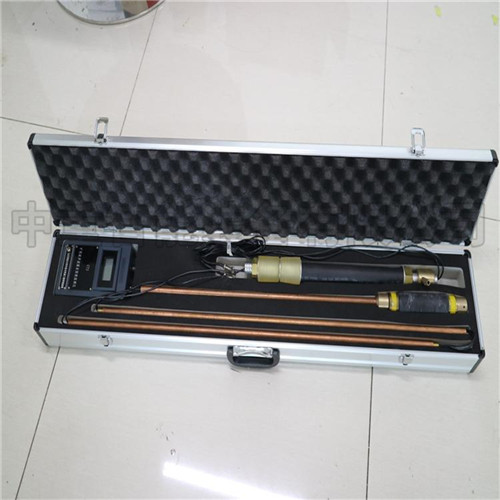

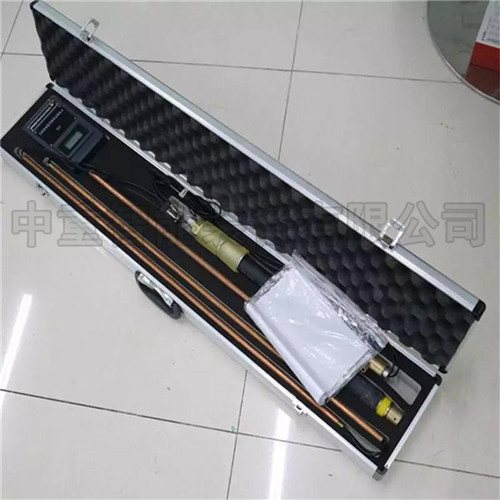

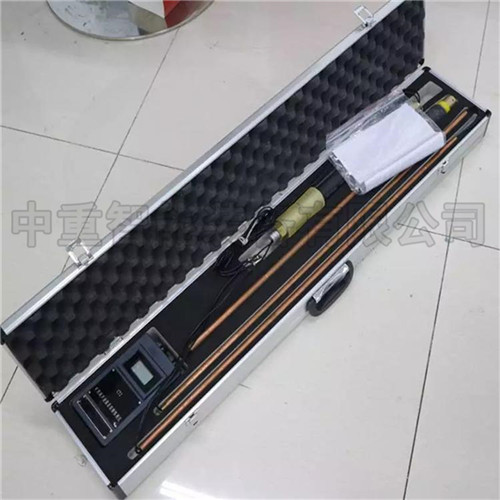

超聲圍巖裂縫探測儀

超聲圍巖裂縫探測儀產品介紹:超聲波圍巖裂隙探測儀(又名超聲波圍巖松動檢測儀),本儀器用于探測圍巖松動、裂隙范圍,為井巷設計與施工提供科學依據,儀器為礦用本質安全型。可用于瓦斯礦井、金屬礦井、隧道及地下
免費獲取報價

24小時銷售咨詢熱線
18654773922

產品詳情


超聲圍巖裂縫探測儀產品介紹:

超聲波圍巖裂隙探測儀(又名超聲波圍巖松動檢測儀),本儀器用于探測圍巖松動、裂隙范圍,為井巷設計與施工提供科學依據,儀器為礦用本質安全型。可用于瓦斯礦井、金屬礦井、隧道及地下工程圍巖定性評析。

超聲圍巖裂縫探測儀工作原理:

超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關,當圍巖裂隙(破裂逢)多時,波速相對于深 度完整無裂隙(未松動破壞)巖(煤)體的波速低。通過巖 石鉆孔 41~45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線,即可判定圍巖裂隙(松動)范圍。

縱波速度是通過測定鉆空中一定距離(探 頭長度)圍巖的聲波傳播時間計算出來的,測定原理如下公所示。發射換能器F在鉆孔中發射超 聲 波,沿鉆孔壁滑行傳播。發射換能器F發射超 聲 波的同時觸發計時路計時,當接收換能器I收到超 聲 波信息后停止計時s,測出聲波在F-I的傳播時間,由此計算出波速:

L

V =— ×103米/秒

s

式中L為換能器F-I間距,L=140mm,

s為測試時間數據,單位us.

超聲波圍巖裂隙探測儀探頭及封孔器

探頭由發射換能器和接收換能器經由開槽塑封管連接組成,收發兩個換能器可互換使用,測管由銅管制成,每10cm有一尺度槽,共20節,螺紋聯接。換能器聯接塑料管,在仰斜測試時需要膠帶纏裹,以防漏水。

超聲波圍巖裂隙探測儀使用方法:

1、CT-2型超聲波圍巖裂隙探測儀測試前檢查

電源電壓:開機后,紅色電源指示燈亮。每組電池可則5~ 10個鉆孔。

探頭絕緣電阻:換能器正極對絕緣電阻應>500MQ ,否則將影響儀器的發射和接收能力,甚至不能正常工作。

簡易判別方法:將兩個換能器接線螺母分別接儀器左邊的發射接線柱,打開電源開關后每5-7秒應有一次“啪”的響聲,若不響說明換能器有問題,需檢查導線是否有開皮短路等現象或更換。

2、CT-2型超聲波圍巖裂隙探測儀工作如何進行:

A、鉆孔掃眼,清出孔中巖(煤)粉和碎石(煤)碴;

B、將探頭送至孔底,封孔器插入孔口并固定好(兩幫向下扎鉆孔不用封孔器) ;

C、注水:測桿尾端有連續水流出時,表明水已注滿;

D、測試讀數,將探頭向外逐次抽動10mm,讀數計時;

F、檢查記錄數據,決定是否復則,初步判定圍巖裂隙松動范圍。

特別注意不要隨意更改本安電路電氣參數及元器件的規格與型號,也不要改用其它電池,以免影響本質安全性能。

超聲波圍巖裂隙探測儀產品參數:

1、主機:

防爆類型:礦用本質安全型發射

電源: 450~500V

分辨率:0.1us

外型尺寸: 206*102*57 m

重量: 600g

2、探頭:

主頻:33KHz 外型尺寸: 36*220mm

導線:射頻電線20m 鉆孔直徑: 41~ 45mm(

3、電源:

電池: 6節5號普通堿性干電池

工作電壓: 5V

工作電流: 80mA
